VC-TCXO vs TCXO：廣播級多機位同步該選誰？ 導播切換畫面延遲、多機位剪輯幀對不齊——問題往往出在時鐘源的選擇上。TCXO和VC-TCXO是兩條主流技術路徑，但工程師常糾結：固定基準用TCXO，PLL鎖相選VC-TCXO，界限在哪？本文從Genlock鎖相出發，拆解兩類晶振的核心差異。
一、直擊廣播級多機位同步兩大選型痛點
痛點一
寬溫環境下頻率漂移，導致幀同步失鎖演播室空調啟停、轉播車暴曬升溫、戶外季節溫差......設備經歷數十?dāng)z氏度溫度變化。普通晶振在全溫域頻率漂移明顯，導致PLL失鎖、Genlock偏離，表現為切換延遲、幀對不齊。
痛點二
PLL鎖相需要可馴服的時鐘源從機需要動態鎖定主機Genlock參考信號。PLL通過比較相位差輸出控制電壓微調頻率，時鐘源必須支持外部電壓調頻——普通TCXO不可調，無法在PLL中被馴服。
二、TCXO vs VC-TCXO：誰才是最優解？
方案一

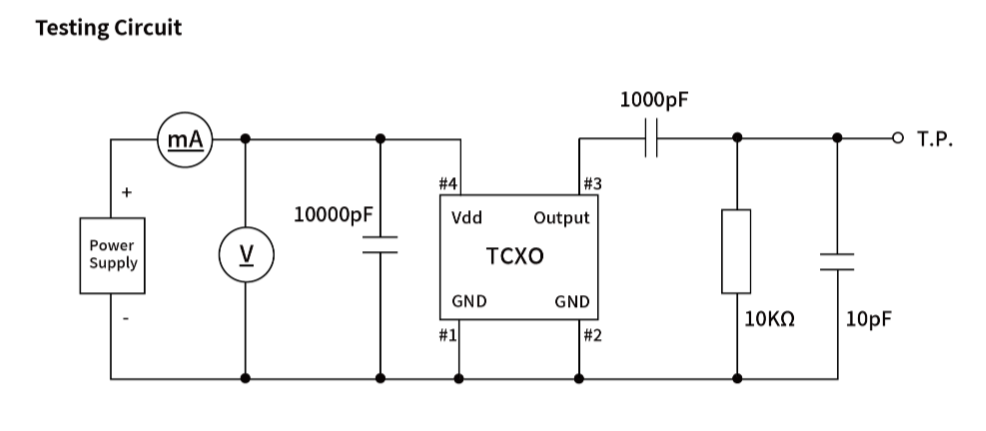

TCXO 溫補晶振
內置溫度補償電路，-40~85℃保持±0.5~2ppm頻率穩定
不可調頻
適用：固定基準時鐘、輕鎖相系統
方案二

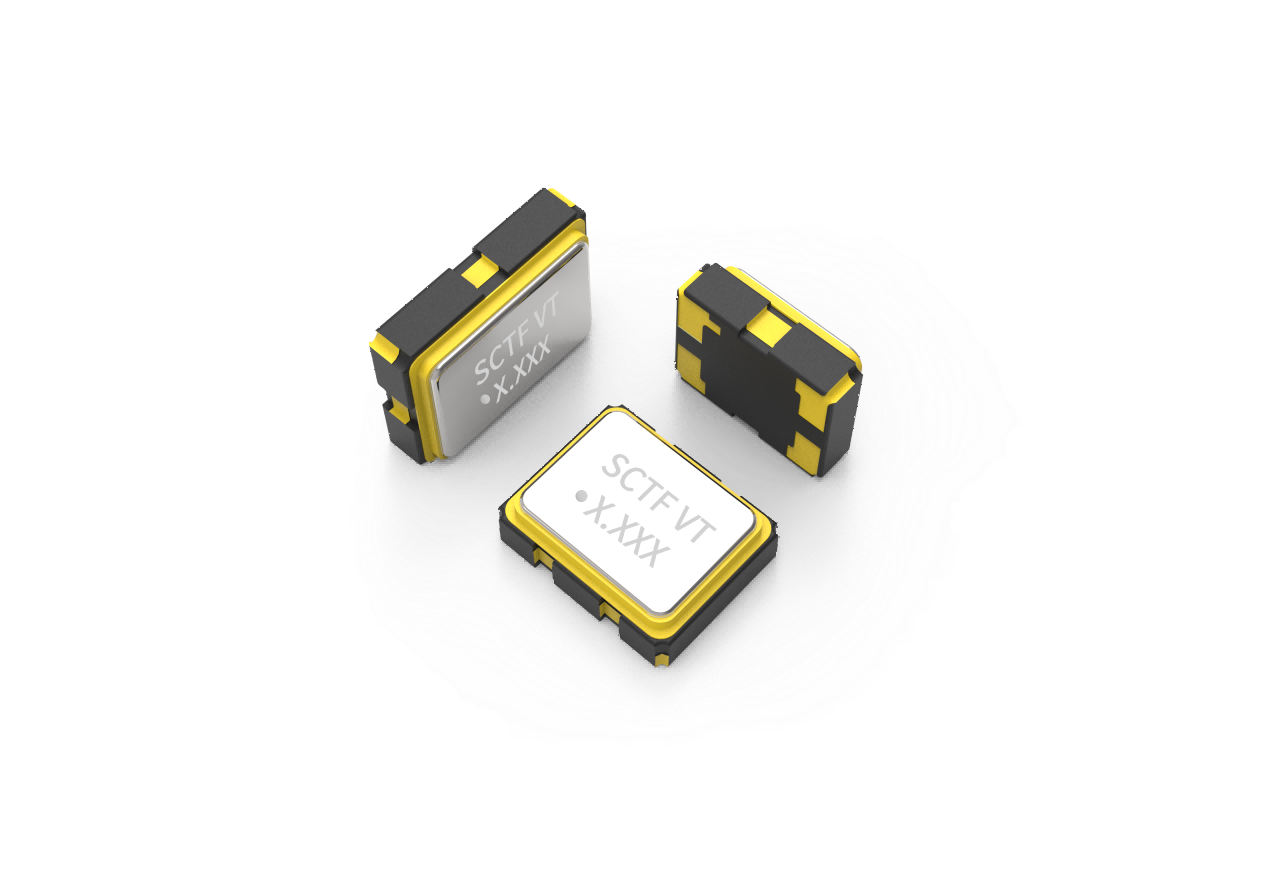

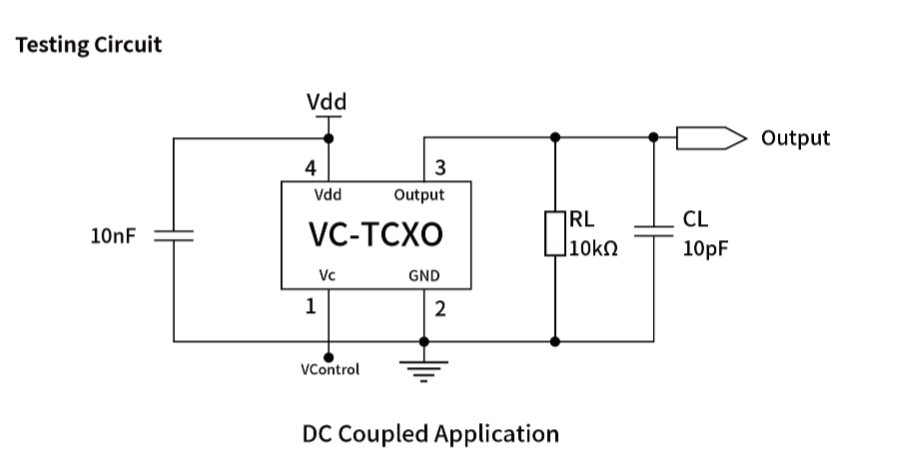

VC-TCXO 壓控溫補晶振
在TCXO基礎上增加壓控調頻，既寬溫穩定又支持電壓微調
可調頻
適用：Genlock/PLL鎖相、同步板卡
三、選型指南：兩類場景對號入座
場景一：主攝像機/同步發生器固定基準時鐘
需要全溫域穩定的固定頻率時鐘源，無需動態調頻。TCXO憑借±0.5~2ppm寬溫穩定性成為首選。
場景二：同步板卡/PLL時鐘恢復電路
本地時鐘需要動態鎖定外部Genlock參考信號。VC-TCXO支持微調，可在PLL中被馴服，實現幀級精度鎖定。
選型提示：對于同時需要"寬溫穩定"和"壓控可調"的PLL鎖相設計，VC-TCXO是比"TCXO+VCXO"組合方案更緊湊、更直接的選擇。
四、SCTF星通時頻產品推薦
| 產品類型 | 推薦系列 | 頻率穩定性 | 壓控 | 封裝 | 典型應用 |
|---|---|---|---|---|---|
| TCXO | ±0.5~2ppm | — | SMD2016/2520 | 攝像機主時鐘、同步發生器 | |
| VC-TCXO | 1VTH/2VTH/3VTA | ±0.5~2ppm | 支持壓控調頻 | SMD2016/2520/3225 | 同步板卡、PLL時鐘恢復 |
更多TCXO/VC-TCXO型號、參數與規格書
查看全系列產品
五、SCTF星通時頻服務優勢
- 1. 免費樣品+快速打樣：3-5個工作日完成樣品制作與交付，提供免費樣品申領。
- 2. 定制化頻率服務：從頻點、封裝到電氣參數均可靈活定制，適配不同視頻設備平臺，定制高效、品質穩定。
- 3. 進口品牌替代方案：提供與日系、臺系等品牌性能對標、交期更短、成本更優的替代方案，F(xiàn)AE提供對比測試數據。
- 4. 嚴苛的全流程質量管控：從晶片清洗、點膠、微調、封焊、終測到打包，每個環節嚴格卡控，不良品零流出。
TCXO和VC-TCXO，不是誰更好，而是誰更合適。主時鐘基準選TCXO，同步板卡PLL鎖相選VC-TCXO。兩類晶振在廣播級多機位同步系統中各司其職，SCTF星通時頻同時提供完整的產品矩陣，覆蓋從攝像機到切換臺的全鏈路同步需求。
