解決光端機長距離光纖傳輸畫面不穩、信號掉線問題，關鍵在于選用148.5MHz差分晶振。常規單端晶振時鐘抖動超標、抗干擾性能薄弱，是長距傳輸不穩定的核心誘因。針對SDI/HD-SDI、HDMI高清視頻長距光纖傳輸場景，選用148.5MHz差分晶振（RMS抖動＜0.5ps），是穩住時鐘信號、保障視頻完整傳輸的關鍵方案。
一、為什么普通晶振在長距離傳輸中容易出問題？

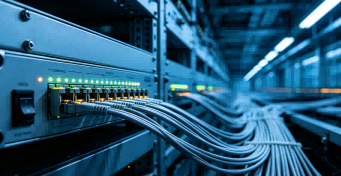

不少工程現場都遇到過：光端機在實驗室連續72小時穩定運行，接入1.5公里光纖后接收端畫面頻繁出現橫向雜紋，眼圖幾乎閉合成一條線。光功率和鏈路都正常，問題就出在晶振上。
| 對比維度 | 普通單端晶振 | 148.5MHz差分晶振 |
|---|---|---|
| 輸出類型 | 單端輸出（CMOS） | 差分輸出（LVPECL/LVDS/HCSL） |
| 抗干擾能力 | 弱（共模噪聲直接疊加） | 強（差分信號抵消共模噪聲） |
| RMS抖動 | 1-3ps | ＜0.5ps |
| 長距傳輸表現 | ＞1公里誤碼率急劇上升 | 數公里穩定傳輸 |
簡單說，實驗室測的是"能用"，現場要的是"扛得住"。普通晶振往往缺的正是后者。
二、差分晶振如何針對性解決長距光纖傳輸痛點？

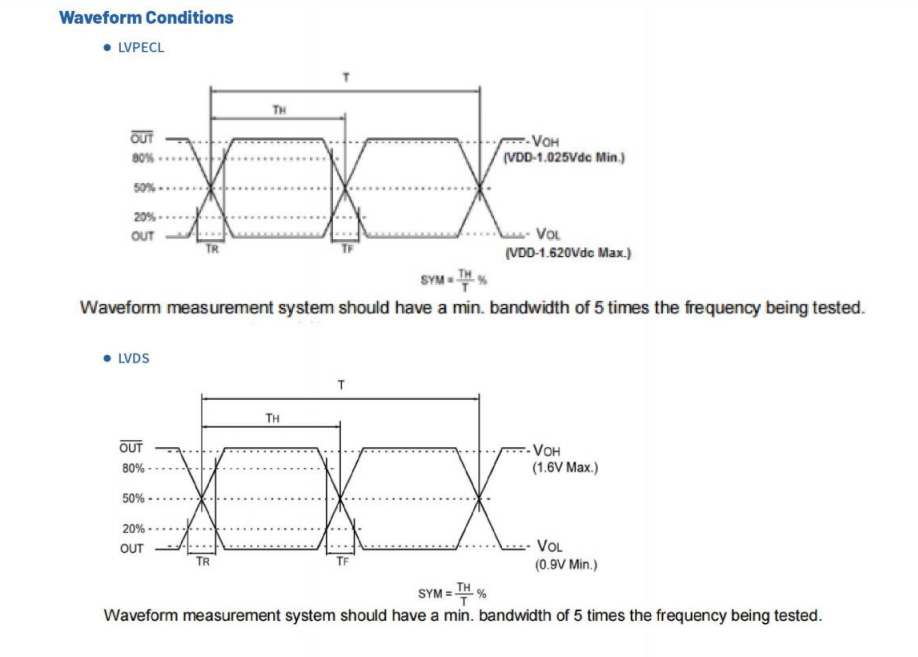

差分邏輯：兩條信號線相位相反，外界噪聲同時耦合到兩條線上，到接收端一減，噪聲抵消。長距離傳輸的共模干擾是主要噪聲源，差分輸出正好治這個。
抖動指標：SCTF 148.5MHz差分晶振的實測RMS抖動＜0.5ps。眼圖裕量比普通晶振大不少，長距離傳輸不丟包、不花屏。
工作溫度：室外機箱夏天暴曬冬天結冰，普通晶振溫漂到一定程度頻率就偏了。工業級-40~85℃的差分晶振，省心很多。
三、光端機差分晶振選型核心指標
| 關鍵指標 | 選型門檻 |
|---|---|
| 輸出類型 | LVPECL/LVDS/HCSL，需匹配主控芯片接口 |
| RMS抖動 | ＜0.5ps，保障長距離傳輸眼圖裕量 |
| 工作溫度 | -40~85℃工業級，適應戶外寬溫場景 |
| 推薦頻點 | 148.5MHz（SDI/HDMI）、74.25MHz、125MHz（SerDes） |
若晶振RMS抖動超過0.5ps閾值，光纖長距離傳輸后眼圖裕量不足，設備誤碼率會顯著升高，直接出現畫面閃爍、信號掉線問題。
四、光端機差分晶振常見問題
五、SCTF光端機用差分晶振產品方案
SCTF星通時頻DXO系列差分晶振適用于光端機、光纖收發器等長距離傳輸設備：
| 參數 | 規格 |
|---|---|
| 封裝規格 | SMD3225 / 5032 / 7050 |
| 頻率范圍 | 90~160MHz |
| 工作電壓 | 1.8V / 2.5V / 3.3V |
| RMS抖動 | 0.5ps max. |
| 頻率公差 | ±10ppm / ±20ppm max. |
| 溫度特性 | ±20ppm / ±30ppm max. |
| 工作溫度 | --40℃~+85℃ |
光端機實現數公里光纖長距離穩定傳輸、杜絕畫面閃屏與信號掉線，關鍵在于148.5MHz差分晶振的信號完整性支撐。一顆低抖動、寬溫穩定、差分輸出的高精度晶振，直接決定光纖遠距離傳輸后，接收端能否還原清晰無噪高清畫面。
如需樣品測試或選型建議，歡迎聯系SCTF星通時頻技術團隊。
