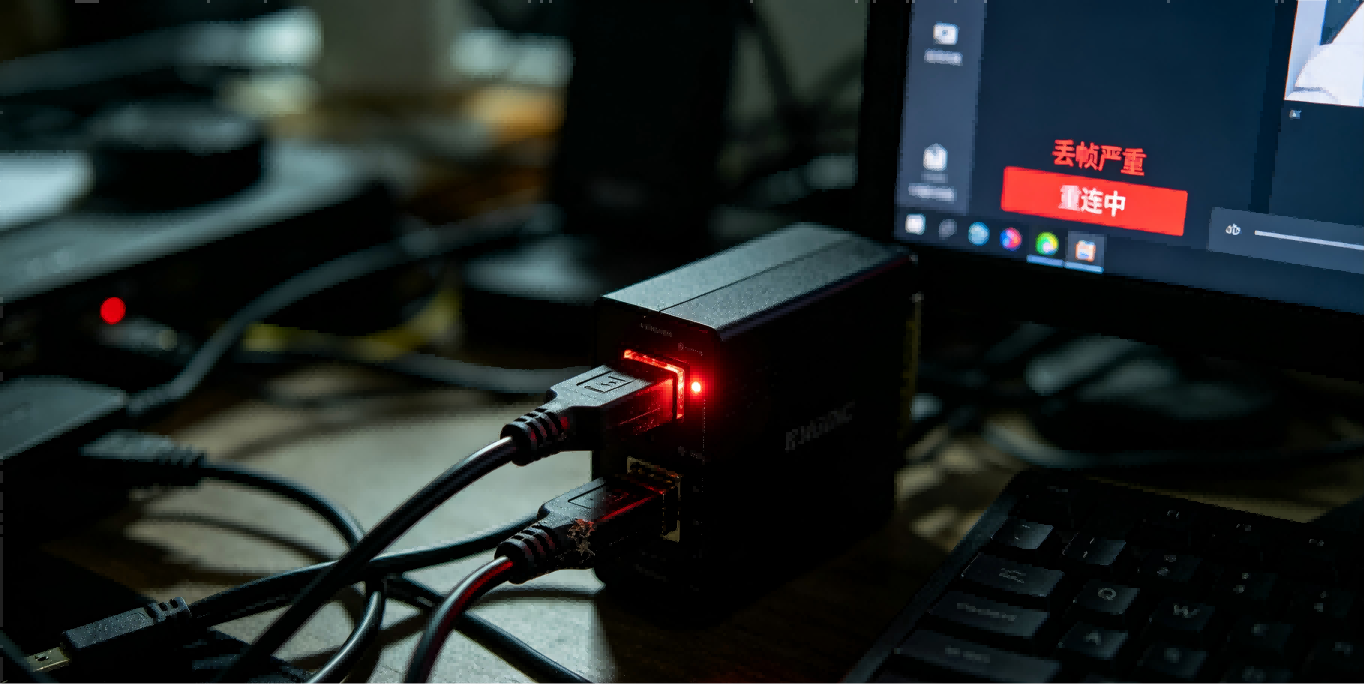

"采集卡又丟幀了！"——直播畫面突然卡住、錄屏出現跳幀、HDMI采集偶爾黑屏。很多工程師遇到這類問題，第一反應是去查USB帶寬、調驅動設置、換采集軟件，甚至懷疑是主控芯片的BUG。折騰一圈，問題依舊。
其實，有一個藏在電路板角落里的元器件，可能是真正的"罪魁禍?zhǔn)?——晶振。
其實，有一個藏在電路板角落里的元器件，可能是真正的"罪魁禍?zhǔn)?——晶振。
一、丟幀的本質：兩個時鐘沒對上
視頻采集卡的核心任務是將HDMI/SDI輸入信號轉換成PC可識別的視頻流。這個過程涉及兩個關鍵時鐘：輸入時鐘（從源設備接收）和本地時鐘（采集卡主控芯片工作時鐘）。兩個時鐘需要精確同步，采集卡才能完整抓取每一幀。一旦出現偏差，就會出現丟幀。
晶振丟幀的典型表現：采集畫面偶爾卡頓、跳躍；長時間采集后音視頻不同步；切換分辨率時出現黑屏或花屏；USB傳輸時報錯"數據丟失"。
二、視頻采集卡丟幀的三個晶振原因
原因一：頻率偏差超標
普通晶振精度±30~50ppm，長時間運行累積誤差導致時鐘錯位。→ 選擇±10~20ppm高精度晶振或TCXO
原因二：抖動過大
高速接口對時鐘抖動嚴格，抖動大導致眼圖閉合、采樣出錯。→ 選用低抖動SPXO（＜0.5ps）
原因三：匹配不當
負載電容、驅動電平不匹配，導致起振不穩或頻率偏差。→ 參考主控手冊或咨詢FAE
三、從丟幀到穩定：晶振選型三步法
1
確認主控要求頻率范圍、精度、抖動上限
2
評估使用場景室內/戶外/高帶寬/多路采集
3
驗證與測試全溫域、拷機、眼圖測試
場景化選型對照
| 使用場景 | 推薦晶振類型 | 關鍵指標 |
|---|---|---|
| 室內直播/錄屏 | 普通SPXO | ±30ppm，抖動＜1ps |
| 戶外/移動采集 | TCXO溫補晶振 | ±0.5~2ppm，寬溫穩定 |
| 4K/8K高帶寬采集 | 低抖動SPXO | 抖動＜0.5ps，差分輸出 |
| 多路同時采集 | VCXO+TCXO | 頻率可調，支持同步 |
更多視頻采集卡晶振選型方案
查看完整產品系列
四、SCTF視頻采集卡晶振選型方案
入門級采集卡
1080p采集普通SPXO
24/25/27MHz
±30ppm
主流采集卡
4K/60Hz低抖動SPXO
抖動＜1ps
2016/2520封裝
高端采集卡
4K/120Hz/8K超低抖動差分SPXO
抖動＜0.5ps
LVPECL/LVDS
戶外/移動采集卡
寬溫環境TCXO溫補晶振
±0.5~2ppm
-40~85℃
五、常見問題
我的采集卡偶爾丟幀，怎么判斷是不是晶振問題？
用示波器測量晶振輸出頻率，對比規格書。同時觀察丟幀是否與環境溫度相關（熱機后頻繁出現），如果是，大概率是晶振溫漂導致的。
換了高精度晶振還是丟幀，哪里出了問題？
可能是PCB布局或時鐘走線的問題。檢查三處：晶振是否緊貼主控芯片、旁邊有沒有高頻干擾源、負載電容是否與晶振規格書匹配。晶振選對了，板子沒畫好，照樣丟幀。
SCTF的晶振樣品好申請嗎？
主流型號48小時出樣，技術咨詢2小時內回復。FAE團隊可協助進行板級驗證和眼圖測試。
