視頻拼接控制器工程師最怕什么？項目驗收前夜，拼接大屏突然出現畫面撕裂——返工成本數萬、工期延誤半月、客戶信任歸零。而這類問題的罪魁禍?zhǔn)?，往往是一顆選錯了的視頻電子晶振。
SCTF星通時頻深耕頻率控制元器件領域二十三年，為視頻拼接控制器提供完整的差分晶振與普通SPXO選型方案。本文從工程實戰角度，拆解兩類晶振的核心差異，幫工程師快速做出選型決策。

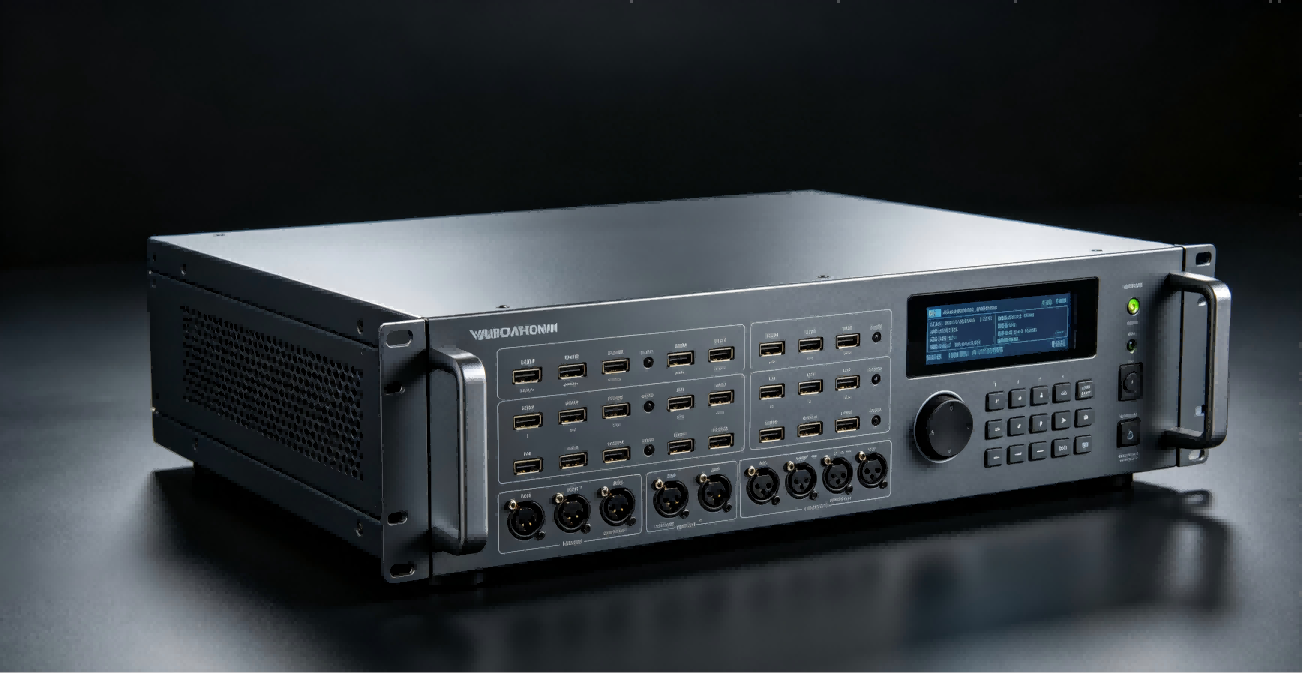

視頻拼接控制器 · 多路信號同步拼接
一、視頻拼接控制器的四大時鐘要求
高穩定性
全溫域漂移會導致時序錯位
低抖動
差分晶振≤0.5ps，普通SPXO 3~10ps
強抗干擾
差分信號天然抵消共模噪聲
寬溫工作
工業級-40~85℃
二、差分晶振與普通SPXO的核心差異
| 對比項 | 普通SPXO | 差分晶振 |
|---|---|---|
| 輸出類型 | 單端輸出（CMOS） | 差分輸出（LVPECL/LVDS/HCSL） |
| 抗干擾能力 | 一般 | 強 |
| 傳輸距離 | 短距離（PCB內） | 支持板間長距離傳輸 |
| 信號完整性 | 一般 | 優秀 |
| 抖動性能 | 1-3ps | 可低至0.5ps以下 |
普通SPXO晶振
VS
SCTF差分晶振
三、視頻拼接控制器晶振選型指南
按設備等級選
普通會議室/展示屏：普通SPXO高端指揮中心/廣播系統：差分晶振（抖動＜0.5ps）
4K/8K超高清項目：必須使用超低抖動差分晶振
按接口類型選
HDMI 1.4/2.0：普通SPXO基本夠用HDMI 2.1/DP 2.0：必須使用差分晶振
多路級聯拼接：差分輸出是必選項
按環境要求選
商業辦公環境：工業級SPXO（-40~85℃）高可靠性場景：選擇IATF16949認證供應商
四、SCTF差分晶振產品推薦
| 系列 | 封裝 | 頻率范圍 | 輸出類型 | 適用場景 |
|---|---|---|---|---|
| 3Z | SMD3225-6P | 90-160MHz | LVPECL/LVDS/HCSL | 視頻處理器主時鐘、HDMI接口 |
| 5Z | SMD5032-6P | 90-160MHz | LVPECL/LVDS/HCSL | 多路高速信號處理 |
| 7Z | SMD7050-6P | 90-160MHz | LVPECL/LVDS/HCSL | 全天候連續工作、廣電級應用 |
推薦頻點：100MHz、125MHz、156.25MHz、200MHz
更多詳細差分晶振參數與規格書
查看全系列產品
五、為什么視頻拼接控制器廠家選擇SCTF？
48小時出樣 FAE選型指導 IATF16949認證 時序解決方案合作伙伴
SCTF星通時頻提供的不只是超低抖動晶振，還包括：時鐘樹設計咨詢與參數優化、PCB布局與阻抗匹配建議、信號完整性仿真支持、樣品快速交付與技術支持。
如需樣品測試或選型建議，歡迎聯系SCTF星通時頻技術團隊。
