4K HDR畫面突然出現橫紋滾動、音畫不同步、HDMI 2.1信號間歇性黑屏——這類問題在視頻設備調試中屢見不鮮。很多工程師會排查軟件編解碼、檢查線材帶寬，卻常常忽略了問題的真正源頭：時鐘信號。
晶振作為視頻設備的"心跳"，性能不足時，即便外圍電路設計再完善，畫質和穩定性也無從談起。今天我們就來聊聊，有源晶振在視頻方案中的關鍵作用與選型要點。
一、為什么有源晶振是視頻設備的"時鐘引擎"？

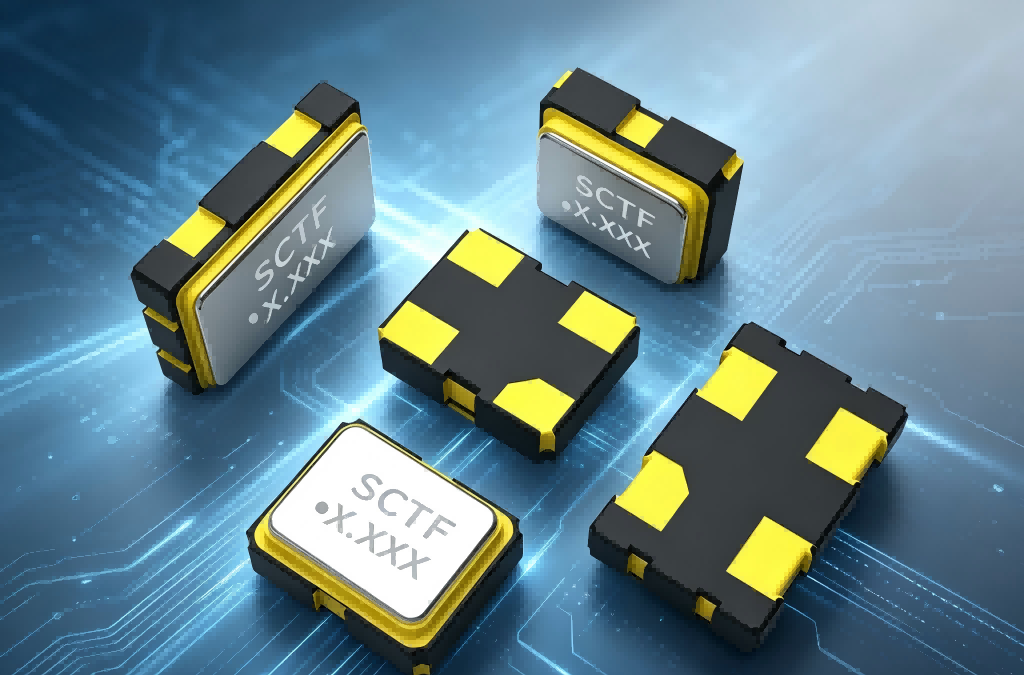

視頻信號的采集、處理、編碼和顯示，每一個環節都需要精準的時鐘信號來保證數據同步。有源晶振（SPXO）內部集成了振蕩電路，輸出穩定的方波或差分時鐘信號，無需外部匹配電容，即插即用，為視頻處理芯片提供基準時序。
信號完整性
抖動過大會導致眼圖閉合，HDMI 2.1 48Gbps高速傳輸時誤碼率升高
音畫同步
時鐘偏移引發音頻采樣時序紊亂，口型錯位、聲音延遲
系統穩定性
寬溫環境下頻率漂移，戶外拍攝或高溫機房設備容易丟幀、死機
有源晶振就是視頻設備高速運行的"引擎"——引擎不穩，再好的車身也跑不出性能。
二、視頻方案中有源晶振的核心選型指標
1. RMS抖動
畫質的"底線指標"。HDMI 2.1要求抖動＜0.5ps，高端4K/120Hz設備需控制在100fs量級。抖動超標會導致畫面噪點、邊緣模糊、HDR效果打折。
2. 頻率精度與穩定性
視頻編碼器用27MHz，采集卡用26MHz，轉接器用48MHz，音視頻處理器用50MHz以上差分輸出。工業級場景通常要求±30~50ppm，-40~85℃寬溫。
3. 差分輸出 vs 單端輸出
長距離傳輸或高帶寬場景（HDMI 2.1、SDI接口）推薦差分晶振（LVDS/LVPECL），抗干擾能力強，適合視頻分配、多屏拼接。
三、常見選型誤區
誤區一：只看頻率，不看抖動
頻率匹配只是基礎門檻，抖動才是決定畫質上限的關鍵參數。4K/8K設備必須關注規格書RMS抖動數據。
誤區二：高精度晶振可以用在任何場景
TCXO適用于戶外/廣播級設備對抗溫漂，但成本高；消費級設備選用低抖動SPXO即可滿足HDMI 2.1需求，性價比更高。
誤區三：晶振性能不足可以靠軟件補償
軟件鎖相環只能補償慢漂移，高頻抖動是硬件噪聲，無法通過軟件消除。
四、選型建議
| 應用場景 | 推薦頻率 | 推薦晶振類型 |
|---|---|---|
| 4K/120Hz OLED電視 / 專業監視器 | 27MHz / 54MHz | SPXO低抖動晶振 |
| 視頻采集卡 | 25MHz | MHz石英晶振 |
| 無人機/運動相機 | 27MHz | SPXO低功耗晶振 |
| 分布式坐席管理系統、視頻同步不 | 27MHz/54MHz | VCXO壓控晶振 |
五、關于SCTF星通時頻
SCTF星通時頻專注低抖動SPXO差異化技術，覆蓋27MHz、54MHz等視頻主流頻點，RMS抖動低至100fs，支持快速出樣與專業技術支持。
