視頻卡頓不流暢，晶振該不該背鍋？

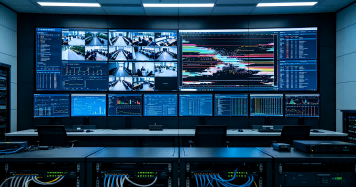

視頻矩陣系統剛裝好時一切正常，跑著跑著就開始卡頓、掉幀，偶爾還伴隨著花屏。查線、查顯卡、調參數，該試的都試了，問題卻時好時壞，就是斷不了根。
這種"查不出原因"的故障，罪魁禍首往往是一顆不起眼的晶振。
一、視頻矩陣里，晶振到底在干什么？
視頻矩陣要把幾十路甚至上百路信號同時切換、分配、傳輸，所有設備必須踩在同一個節奏上。這個節奏就是時鐘信號，而晶振就是產生這個時鐘的源頭。
如果晶振精度不夠、抖動太大，后果很直接：
- 畫面卡頓、掉幀：時鐘不穩，數據采樣就出錯
- 花屏、閃屏：時鐘抖動大，高速信號完整性變差
- 多屏拼接時不同步：各路時鐘偏差累積，畫面錯位
- 長時間運行后越來越卡：晶振溫漂大，工作幾小時后頻率漂移嚴重
這些問題，換再好的線、再貴的顯卡都解決不了。根子在"心跳"上。
二、什么情況下晶振的嫌疑最大？
當然，不是所有卡頓都是晶振的問題，但以下幾種情況晶振的嫌疑非常大：
新裝的系統，一上負載就卡
滿帶寬工況下，普通晶振的頻率偏差或抖動超標，導致時鐘裕量不足。也可能是時鐘分配方案設計時負載估算有誤，晶振帶不動后端多路輸出。
上午正常，下午開始卡
如果用的是廉價的SPXO，環境溫度從25℃升到50℃，普通晶振的溫漂就出來了，頻率漂移嚴重。
多個屏幕拼接，畫面不同步
視頻矩陣里有多路輸出，如果各路的參考時鐘精度不一致，跑著跑著就不同步了。
花屏，但線換了沒用
HDMI、SDI這些高速視頻接口對時鐘抖動非常敏感。晶振相位噪聲太差的話，高頻分量出錯，畫面上就表現為花屏、噪點。
三、視頻矩陣晶振選型注意事項
視頻系統卡頓原因很多——軟件、帶寬、線纜、晶振都有可能。但晶振這個問題最容易被忽略，也最難排查。以下是三個選型要點：
1
主控時鐘使用工控級晶振
工業級晶振在-40~+85℃全溫區頻差控制在±20ppm以內，才能扛得住機房和戶外環境的溫度變化。
2
多路輸出，時鐘要同源
如果矩陣有多路HDMI/SDI輸出，各路的參考時鐘最好同源，或者用同一顆時鐘緩沖芯片分發，避免各路漂移不一致導致不同步。
3
關注相位噪聲，不只是頻偏
選晶振不能只看頻偏參數，對于高清視頻應用來說，相位噪聲同樣重要。
四、SCTF星通時頻 · 視頻行業專用晶振
針對視頻矩陣、安防監控、高清顯示等應用場景，SCTF星通時頻推出完整產品矩陣：
| 晶振類型 | 核心優勢 | 適用場景 |
|---|---|---|
| 低抖動SPXO | 低相位噪聲 | HDMI/SDI接口參考時鐘 |
| MHz貼片晶振 | 小尺寸、一致性高 | 通用視頻設備 |
| TCXO | -40~+85℃全溫區±20ppm | 戶外/工業級應用 |
| VCXO | 頻率可調 | 多機位同步 |
視頻卡頓不流暢，晶振該不該背鍋？答案是：在排除軟件、帶寬、線纜等問題后，晶振往往是那個最難查的根源。
SCTF星通時頻深耕石英晶振領域二十三年，為視頻矩陣、安防監控、高清顯示等場景提供全系列晶振產品與選型支持。
如果您正在被視頻系統卡頓、花屏、不同步等問題困擾，歡迎聯系SCTF星通時頻技術團隊，獲取專業選型建議與樣品支持。
