標稱360Hz，實戰卻偶有拖影、高速鏡頭撕裂；換線換顯卡都沒用；刷到540Hz后，暗場噪聲和文字邊緣抖動反而更明顯——十有八九，是參考時鐘晶振沒跟上刷新率的倍頻倍數。
結論速覽： 電競顯示器刷新率越高，scaler 對標準視頻頻點（27/54/148.5/156.25MHz）的倍頻比越大，參考晶振的抖動會被同步放大。因此高刷屏應選 ≤0.3ps RMS、LVDS/LVPECL/HCSL 差分輸出，支持標準視頻頻點的 工業級晶振（DXO差分振蕩器），而非普通單端晶振。
一、高刷率背后，是一顆更"挑剔"的時鐘
高刷顯示鏈路中，板載晶振提供標準視頻參考頻點（27/54/148.5/156.25MHz），顯示器scaler內部的PLL將其倍頻至像素時鐘。144Hz、240Hz、540Hz的差別，本質是倍頻倍數不同——而PLL有個鐵律：參考時鐘有多少抖動，輸出就被放大多少倍。
144Hz 2K屏倍頻比相對溫和；360Hz/540Hz時，晶振的微小抖動被放大為可見拖影與邊緣毛刺；新型MiniLED/OLED面板對像素時鐘更敏感，抖動會直接表現為暗場噪點、文字振鈴——這類MiniLED/OLED電競屏晶振的選型比普通屏更挑剔。
高刷顯示器的"順滑"，從一顆干凈的差分晶振開始。
二、高刷電競屏對晶振有哪些硬門檻？
- 門檻① 差分輸出，而非單端。 DP 2.0 / HDMI 2.1 接口合規要求純凈時鐘邊沿，LVDS/LVPECL/HCSL 差分輸出天然抗共模噪聲，是高速鏈路的標準答案。
- 門檻② 抖動必須壓到 ≤0.3ps RMS。 DP 2.0合規門檻為＜0.3ps、HDMI 2.1 CTS為＜0.5ps；高刷屏疊加高倍頻，必須選≤0.3ps這一檔。
- 門檻③ 頻點要對、精度要高。 須穩定輸出 27/54/148.5/156.25MHz 等標準視頻頻點，頻率公差與溫漂要小，否則PLL鎖定不穩、畫面周期性抖動。

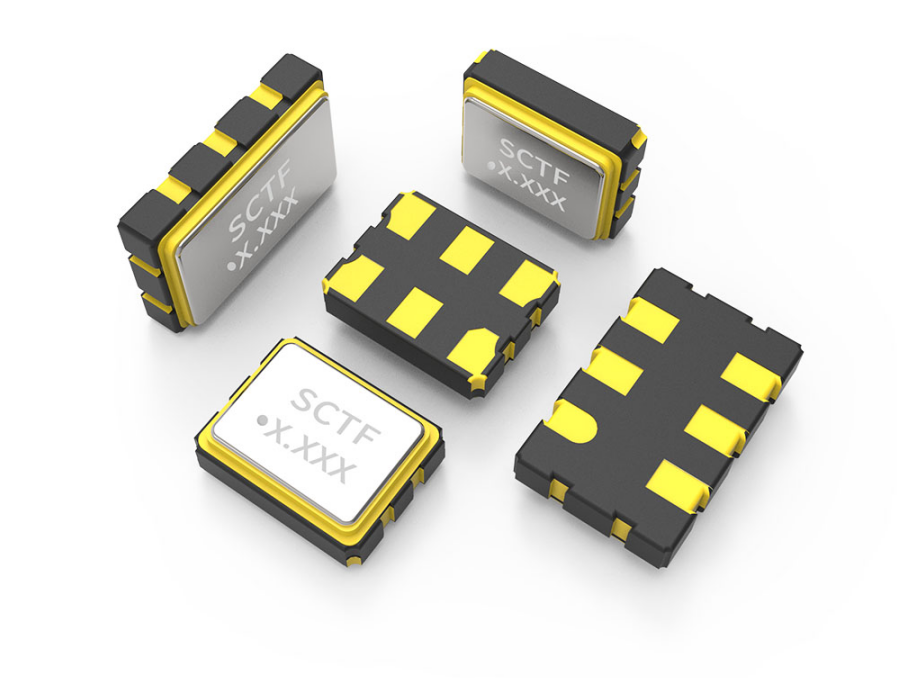

電競高刷顯示優選方案：DXO差分振蕩器
系列
3Z/5Z/7Z
封裝尺寸
SMD3225/5032/7050
頻率范圍
25~200MHz
輸出類型
LVPECL / LVDS / HCSL
頻率穩定性
±50ppm
相位抖動
≤0.3ps RMS
工作溫度
-40~+85℃
供電電壓
1.8V / 2.5V / 3.3V
標準交期
4~6周
≤0.3ps超低抖動 差分輸出抗干擾 覆蓋標準視頻頻點 國產替代日系
典型應用：240Hz電競顯示器360Hz電競顯示器540Hz旗艦屏GPU參考設計HDMI 2.1分配切換器4K視頻采集卡
不止電競高刷顯示 —— 從 144Hz 到 540Hz 旗艦屏、GPU 參考設計到 HDMI 2.1 分配切換器與廣播級視頻設備，SCTF 為視頻電子全場景提供晶振選型解決方案。覆蓋 DXO 差分振蕩器、低相噪 SPXO 及超低相噪晶振等全系列產品，助力終端設備通過 DP 2.0 / HDMI 2.1 合規認證。
關于 SCTF 星通時頻
SCTF星通時頻專注頻率控制元件23年，國家級專精特新企業、30+核心專利；DXO差分振蕩器與低相噪SPXO全系列100%出廠前抖動全測。憑借穩定的原廠供應能力與長期FAE技術保障，標準交期4周、最快3-5天即可交付打樣樣品，助力顯示與視頻設備廠商縮短項目周期，加速產品方案的驗證與商業化落地。
為你的高刷屏，定制一顆"不拖后腿"的參考晶振
告訴我們刷新率、接口（DP 2.0 / HDMI 2.1）與頻點需求，72小時出方案、免費樣片實測。
常見問題（FAQ）
高刷顯示器一定要用差分晶振嗎？
240Hz及以上強烈建議。DP 2.0/HDMI 2.1接口合規要求純凈時鐘邊沿，差分輸出抗共模噪聲能力遠強于單端；144Hz入門檔可用低相噪SPXO，高刷檔必須用差分晶振才能壓住抖動。
刷新率越高對晶振抖動要求越嚴嗎？
是的。刷新率越高，scaler把標準視頻頻點倍頻到像素時鐘的倍數越大，參考晶振的抖動會被同步放大。360/540Hz旗艦屏應選≤0.3ps RMS的差分晶振并保留充足眼圖裕量。
電競顯示器常用哪些參考頻點？
標準視頻頻點27/54/74.25/148.5/156.25MHz最常見；GPU參考設計與HDMI分配器多取27/54/156.25MHz。選晶振須確認能穩定輸出對應頻點且頻率精度達標。
國產晶振能替代日系嗎？
可以。SCTF DXO差分振蕩器在抖動(≤0.3ps RMS)、差分輸出與標準視頻頻點覆蓋上對標日系NDK/Epson，且交期4~6周遠快于日系16周+，適合高刷顯示器量產保供。
電競顯示器晶振怎么選？
按刷新率檔位決策：144Hz入門可用低相噪SPXO；240Hz及以上必選DXO差分振蕩器(3Z)，抖動≤0.3ps RMS、LVDS/HCSL輸出；360/540Hz旗艦選5Z低相噪版并留足眼圖裕量。同時確認接口(DP 2.0/HDMI 2.1)與標準視頻頻點(27/54/148.5/156.25MHz)匹配。
晶振抖動大會怎樣影響畫質？
參考晶振的抖動會被scaler PLL按倍頻比放大。抖動偏大時高刷畫面會出現拖影、暗場噪點、文字邊緣振鈴與毛刺，刷新率越高越明顯。高刷屏須把參考晶振抖動壓到≤0.3ps RMS。
