當你把新款游戲主機接上HDMI 2.1電視，畫面卻間歇性黑屏、閃屏，甚至音畫不同步——第一反應往往是線材不達標、芯片有Bug。但資深硬件工程師都知道，真正的元兇常藏在主板上那顆不起眼的156.25MHz晶振里。HDMI 2.1把帶寬拉到48Gbps，對時鐘精度的要求也同步飆升，而這顆視頻級晶振正是高速鏈路穩定運行的"心跳"。
為什么偏偏是156.25MHz？
HDMI 2.1采用FRL（固定速率鏈路）串行傳輸，速率覆蓋3.2Gbps到12Gbps。這些高速串行信號需要一顆高精度參考時鐘來"打拍子"，而156.25MHz是通信級SerDes（串行器/解串器）的國際標準參考頻點——上述所有FRL速率都能由它經整數或小數分頻精準得到。頻點一旦偏差或抖動超標，鏈路就無法完成時鐘數據恢復（CDR），信號直接失鎖，黑屏隨之而來。
普通晶振，撐不住HDMI 2.1的哪一點？
問題出在"抖動"。HDMI 2.1對時鐘相位抖動極其敏感：普通單端晶振抖動大、抗干擾能力弱，在長距離傳輸或高溫環境下頻偏還會累積，導致接收端眼圖閉合、誤碼率上升，最終在屏幕上表現為黑屏、閃屏、馬賽克和音畫錯位。這也是為什么視頻設備選型必須強調"視頻級晶振"——它的核心指標是超低相位抖動，而非單純頻率準不準。
差分晶振（DXO）如何破局？
差分輸出（LVDS）天生抗共模干擾，配合超低抖動，能在復雜電磁環境和長線纜下維持"開放"的眼圖。這正是HDMI 2.1高速接口需要的時鐘特性。圍繞這一需求，我們梳理了視頻級差分晶振方案的選型要點，供工程師對照參考。

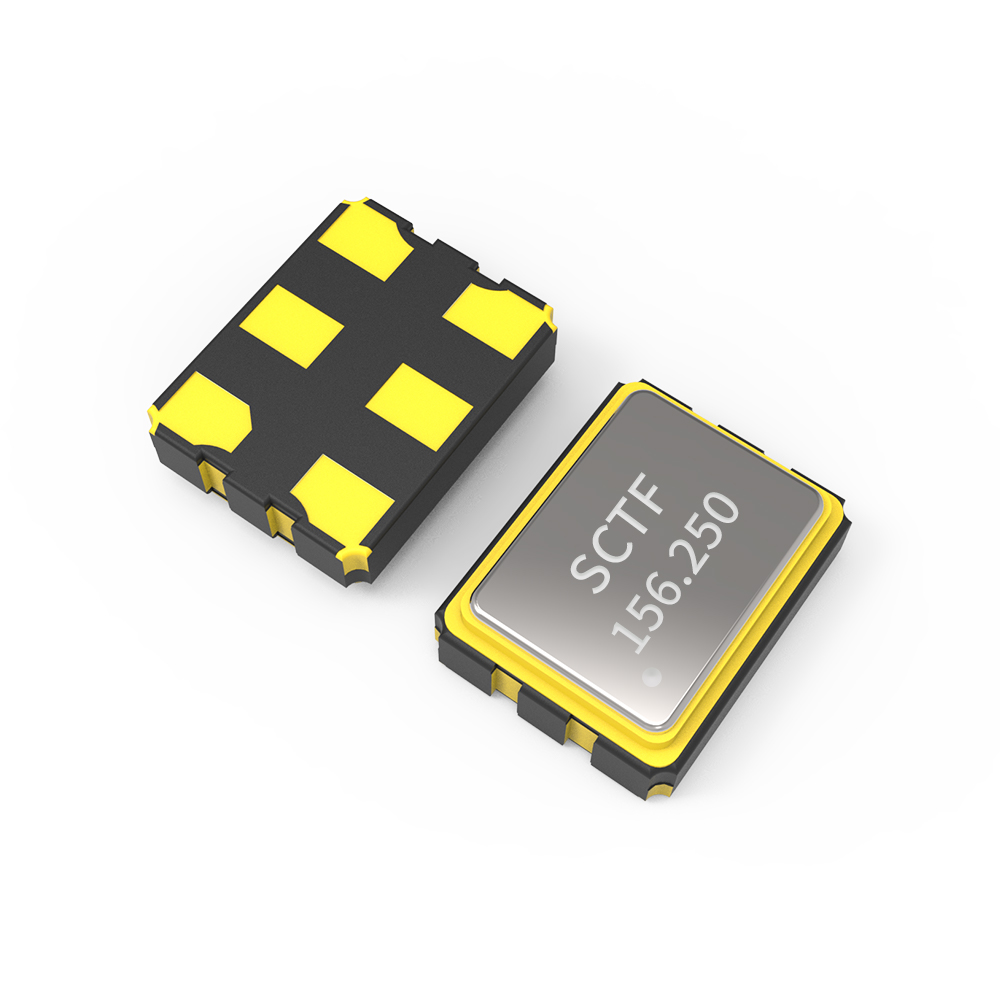

SCTF星通時頻 · DXO系列 156.25MHz 差分晶振
| 系列 | 3Z |
|---|---|
| 封裝尺寸 | SMD3225-6P |
| 中心頻率 | 156.25 MHz |
| 輸出類型 | LVPECL / LVDS / HCSL |
| 相位抖動 | ≤0.3 ps RMS |
| 頻率公差 | ±20ppm |
| 頻率穩定性 | ±50ppm |
| 供電電壓 | 1.8V,2.5V,3.3V |
| 工作溫度 | -40 ~ +85 ℃ |
典型應用
常見問題（FAQ）
為什么選SCTF星通時頻？
SCTF星通時頻深耕石英晶振領域二十三年，專注于視頻電子晶振的研發與生產。DXO系列差分振蕩器已廣泛應用于HDMI 2.1游戲主機、8K電視、獨立顯卡及視頻墻拼接控制器等高速場景，具備穩定的國產供應鏈和1對1FAE技術支持，為視頻電子工程師提供可靠的低抖動時鐘方案。
