一、MHz石英晶體：視頻主控時鐘的"心跳"
在視頻電子設備中，MHz石英晶體負責為主控芯片（MCU、FPGA、SOC）提供基準時鐘。沒有它，整個系統就無法正常工作。

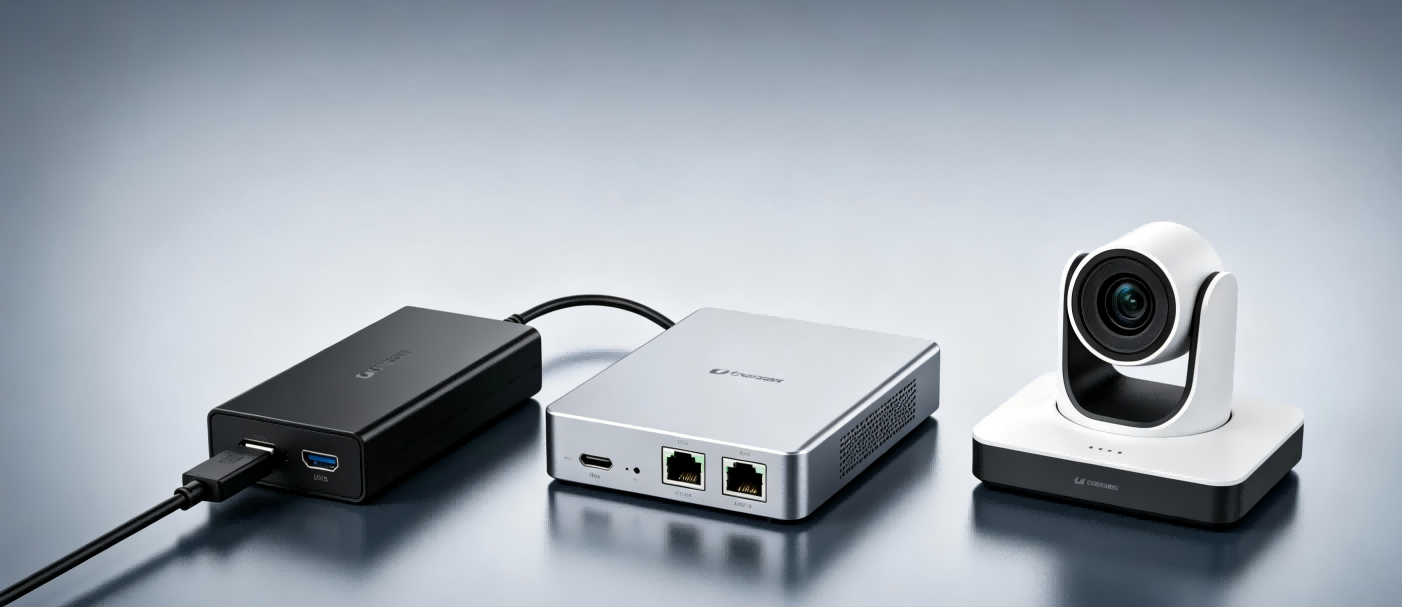

典型應用場景：視頻采集卡主控時鐘（24MHz/25MHz/27MHz）、編解碼器參考時鐘（25MHz/27MHz/54MHz）、會議終端系統主時鐘（24MHz/25MHz）、顯示設備視頻處理時鐘（27MHz/54MHz）。
選型原則：根據主控手冊的要求，選擇匹配的頻率、負載電容和精度。選錯了，輕則頻率偏移，重則晶體不起振。
二、MHz石英晶體核心參數解讀
必須與主控芯片匹配。常見8pF/10pF/12pF/15pF/20pF。選錯會導致頻率偏差，嚴重時不起振。
室溫下允許偏差。±10ppm/±20ppm/±30ppm/±50ppm。
MHz晶體ESR通常25-100Ω。ESR越低，起振越容易、功耗越低。
室內0~70℃；戶外-40~85℃；車載-40~125℃。

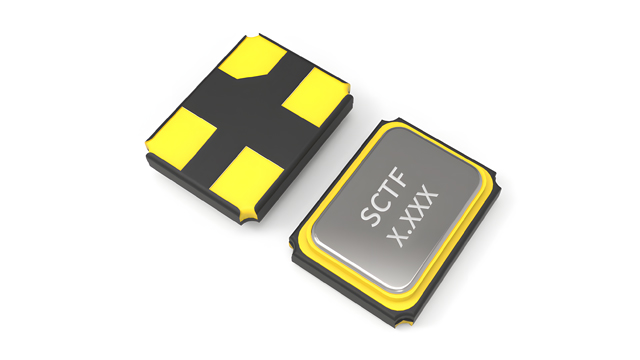

三、SCTF MHz石英晶體產品系列
SCTF星通時頻深耕晶振領域23年，提供完整的MHz石英晶體產品線：
封裝規格：SMD2016/2520/3225/5032/7050
頻率范圍：1~200MHz
工作電壓：1.8V、2.5V、3.3V
頻率公差：±10ppm/±20ppm max

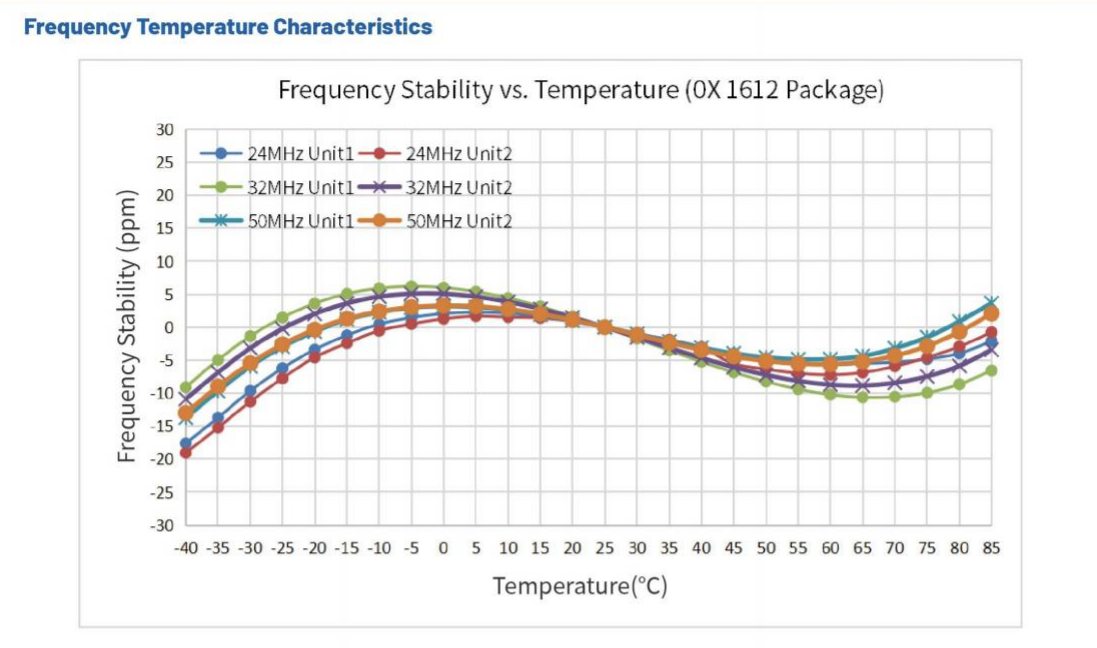

溫度特性：±20ppm/±30ppm max
工作溫度：-20℃～+70℃、-40℃～+85℃、-40℃～+125℃
四、視頻設備選型要點
查閱主控芯片手冊
24/25/27/54MHz
確保與芯片匹配
否則頻率偏移
高速接口±20ppm
普通控制±30ppm
根據PCB空間
1612→7050可選
常見頻率與場景對照
| 頻率 | 典型應用場景 |
|---|---|
| 24MHz | 會議終端、通用主控 |
| 25MHz | 視頻采集卡、編解碼器 |
| 27MHz | HDMI接口、視頻處理器 |
| 54MHz | 4K/8K視頻、高速接口 |
五、常見問題
頻率偏移。輕則頻率偏差超標，重則晶體不起振。SCTF提供8-20pF多種規格，請根據芯片手冊選擇。
越小越好。ESR越低，起振越容易、功耗越低、抗干擾能力越強。
主流型號48小時出樣，技術咨詢2小時內回復。FAE可協助電路匹配驗證。
視頻設備的主控時鐘，看似簡單，選錯卻可能引發各種"疑難雜癥"。從頻率到負載電容，從ESR到封裝，每一個參數都值得認真對待。SCTF星通時頻提供全系列MHz石英晶體，覆蓋SMD2016到7050多種封裝，適配采集卡、編解碼器、會議終端等視頻設備。
