拆解電視、機頂盒、投影儀、播放器等視頻設備，BOM上的晶振頻率里，27MHz、24.576MHz、148.5MHz這些數字總是很常見。表面看毫無規律，但每一個頻點背后都有明確的技術邏輯——它們是行業前輩為了兼容模擬電視制式、統一數字音視頻標準而精心測算出的行業基準頻率，支撐著音畫同步、畫質清晰、設備互通，是整個數字視頻行業的底層基石。
本文從視頻行業標準源頭出發，解析這三個特殊頻率的來歷，并梳理對應的晶振選型要點。

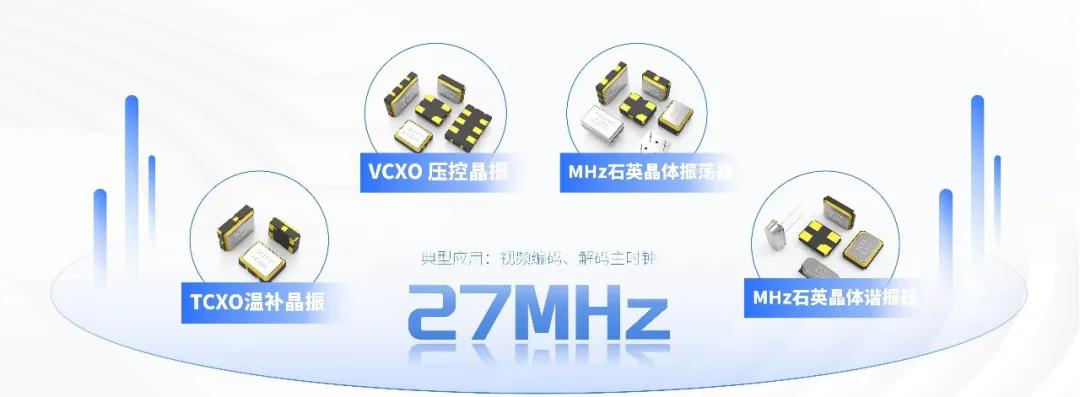

一、27MHz：視頻行業的通用時鐘底座
27MHz幾乎出現在每一顆視頻主控芯片的規格書里，源頭可追溯至CRT電視時代。PAL制式行頻為15625Hz（625行×25幀），進入數字視頻時代后，MPEG-2標準為兼容舊制式，選擇了行頻的整數倍：15625×1728＝27MHz。
此后，27MHz被寫入MPEG-2、H.264、H.265等主流標準，成為視頻行業的"通用時鐘底座"，從DVD沿用至8K，超過30年。
選型提示：若主控芯片支持54MHz，僅需調整PLL倍頻即可，無需重新評估時鐘樹——54MHz是27MHz的整數倍。SCTF提供27MHz/54MHz晶體及低抖動SPXO，覆蓋6-20pF負載電容、±10ppm頻差。

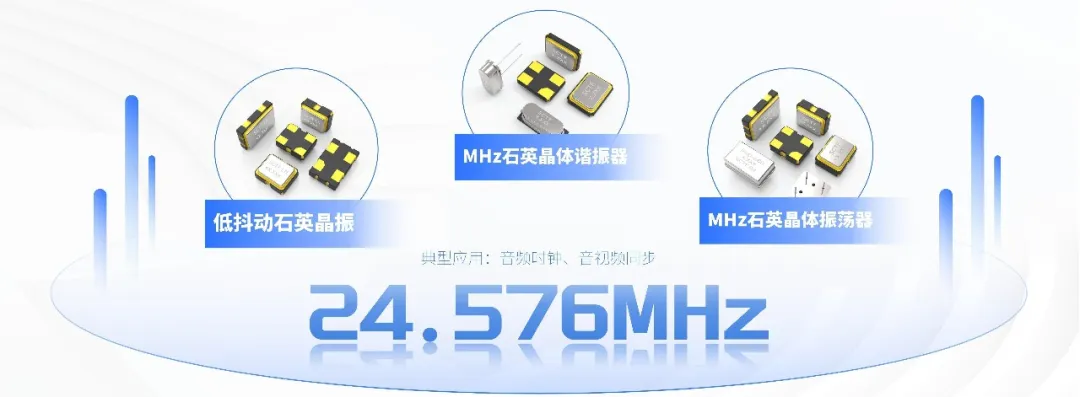

二、24.576MHz：音視頻同步的橋梁
24.576MHz在音頻場景中更常見，但視頻設備同樣需要——因為視頻里有聲音。專業音頻采樣率為48kHz，早期音頻Codec需要512倍時鐘：48kHz×512＝24.576MHz。當視頻設備同時處理畫面和聲音時，這顆頻率成為音視頻同步的公共參考時鐘。
選型提示：部分SoC要求24.576MHz與27MHz使用兩顆獨立晶體，而非從主時鐘PLL分頻——音頻時鐘對相位噪聲要求更高，共用可能導致音畫不同步。SCTF 24.576MHz晶振采用低相噪設計，適配音頻Codec場景。

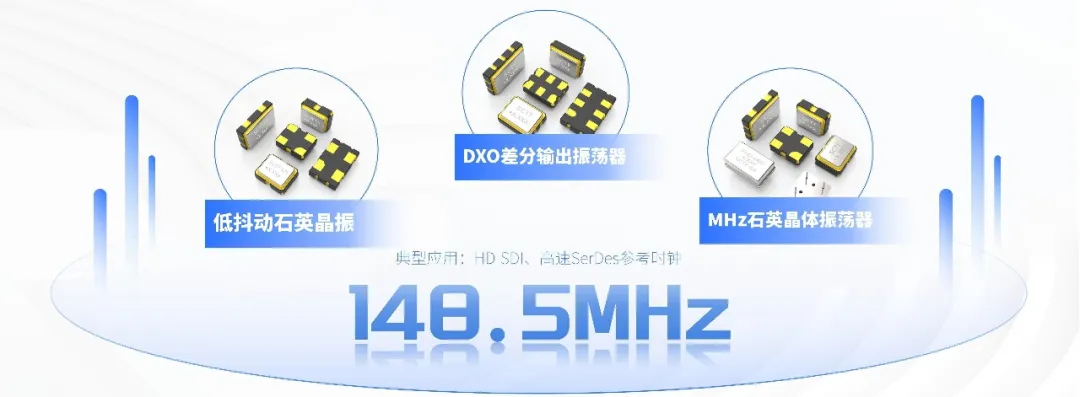

三、148.5MHz：高清時代的加速引擎
1080p高清畫面所需像素時鐘為74.25MHz或148.5MHz。148.5MHz是27MHz的5.5倍——雖非整數倍，但屬于當時芯片PLL可實現的倍頻范圍。標準制定者的原則很明確：新頻率須與舊基準保持倍數關系，避免設備間復雜的頻率轉換。這一習慣延續至4K/8K，270MHz、297MHz、594MHz等均為27MHz的整數倍。
選型提示：148.5MHz是SDI/HDMI接口的關鍵頻率點，長距離傳輸建議搭配差分晶振，確保眼圖裕量充足。SCTF差分振蕩器RMS抖動＜0.5ps，工業級-40~85℃，支持LVDS/LVPECL輸出。
四、為什么視頻設備晶振頻率不是整數？
很多工程師困惑：為什么不用100MHz、125MHz這些整數？答案是：視頻標準的歷史兼容性決定了這一切。
| 頻率 | 來源 | 為什么不是整數 |
|---|---|---|
| 27MHz | PAL制式行頻15625Hz × 1728 | 需兼容模擬電視標準 |
| 24.576MHz | 48kHz音頻采樣率 × 512 | 需滿足高精度音頻時鐘 |
| 148.5MHz | 1080p像素時鐘 × 2 | 27MHz的5.5倍（PLL限制） |
理解了這一點，選型時就不會被"為什么不是整數"困擾——芯片手冊寫什么頻率，就用什么頻率，別用100MHz湊數。
五、SCTF視頻設備晶振選型方案
SCTF星通時頻深耕頻率控制元器件領域二十三年，提供覆蓋視頻設備主流頻率的完整產品線，以下為各頻點適用場景與選型參考：
| 頻率 | 適用場景 | 推薦產品系列 | 關鍵參數 |
|---|---|---|---|
| 27MHz | HDMI接口、視頻主控、編解碼器 | MHz石英晶體 | CL：6-20pF，頻差±10ppm |
| 24.576MHz | 音視頻同步、音頻Codec | SPXO低相噪晶振 | 低相噪設計，適配音頻Codec |
| 148.5MHz | 4K/8K視頻、SDI接口 | 差分晶振 | RMS抖動＜0.5ps，-40~85℃ |
27MHz、24.576MHz、148.5MHz并非隨意頻點，而是PAL制式、MPEG-2標準、高清視頻演進留下的技術痕跡。理解這些頻率的來源，選型就能少一些困惑。
如需樣品測試或選型建議，歡迎聯系SCTF星通時頻技術團隊。
